Description de produit

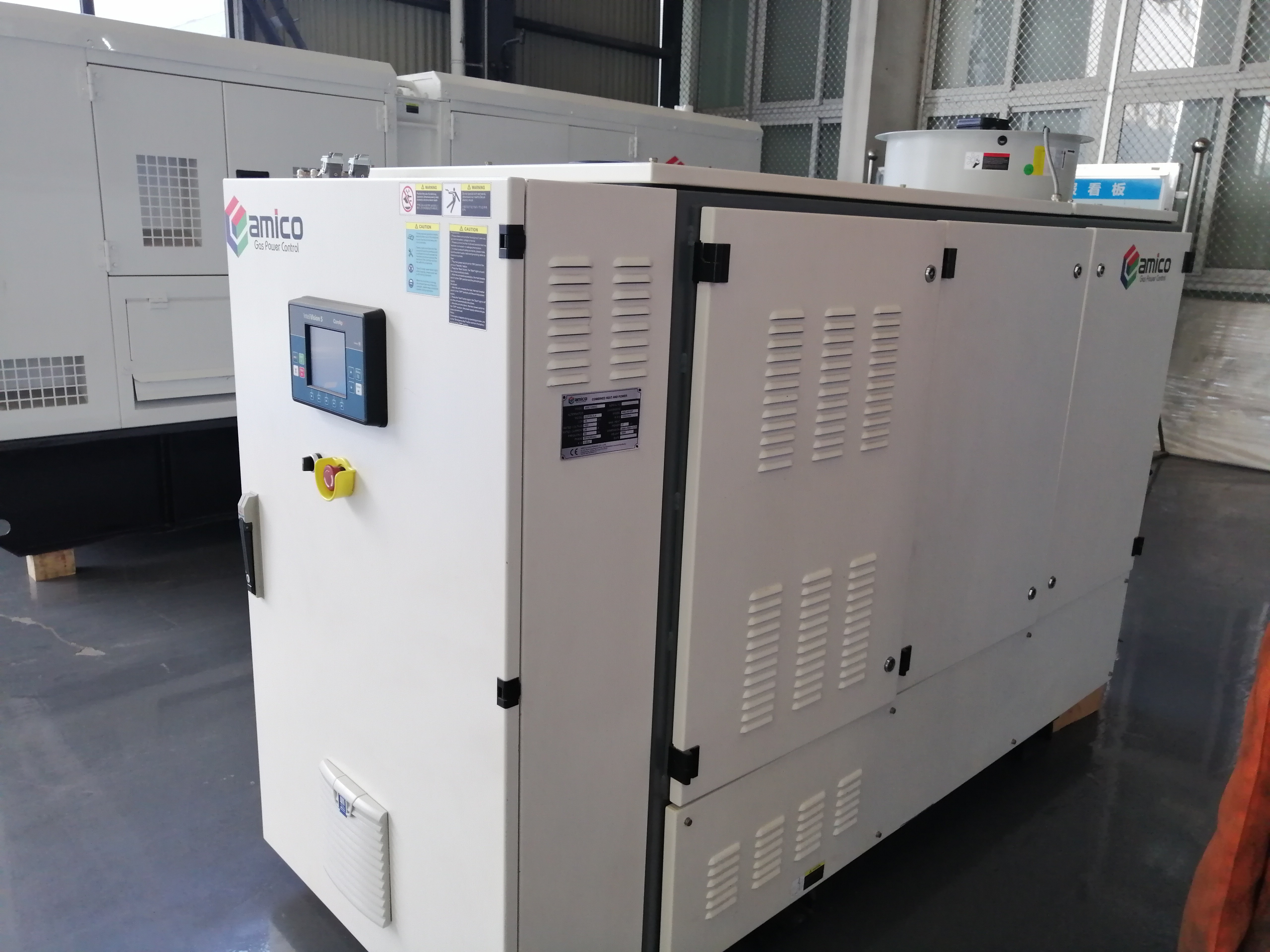

La chaleur de PCCE du biogaz 625KVA et production combinée de puissance
Description de la chaleur de PCCE du biogaz 625KVA et de production combinée de puissance
Le système de production combinée de la chaleur et de puissance de PCCE du biogaz 500kW choisit des moteurs à gaz de Cummins en tant qu'alimentation secteur. Ce moteur est très utilisé en gaz naturel et la production et lui d'électricité de biogaz est bien connu pour ses performances et sérieux.
Le combustible gazeux d'utilisation de groupe électrogène en tant que sa ressource de puissance et par le moteur à allumage par étincelle pour convertir la puissance thermique en électricité. Le système de refroidissement, le système de lubrification, le système d'approvisionnement en combustible, le système de contrôle, le système de puissance de sortie, le système de synchronisation, la chaleur récupérant le système et l'embase sont équipés. C'est un équipement de sortie électrique intégré et il accepte également le divers combustible gazeux.

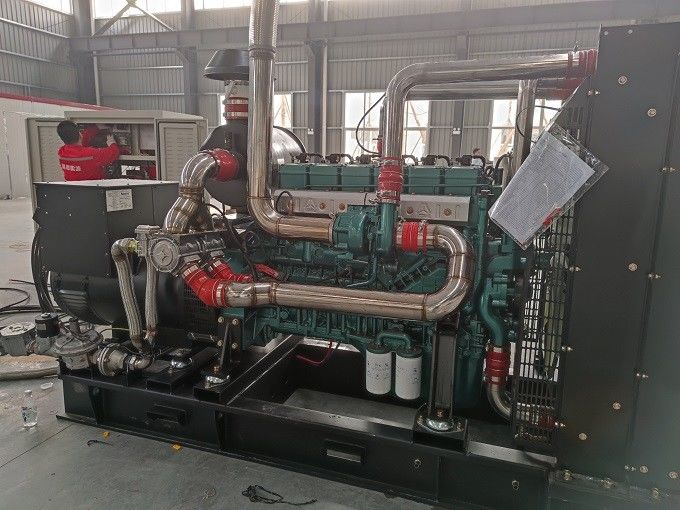

1) Le moteur à gaz est relié au logement de volant de l'alternateur SAE par un accouplement d'élastique de couple et puis installé d'une embase solide. Le système d'amortissement des chocs est également installé pour éviter la secousse lors du fonctionnement.
2) L'ensemble de clapet à gaz, qui inclut le robinet d'arrêt sphérique manuel, l'indicateur de pression, le filtre et la valve de régulation de pression, est intégré de l'embase.
3) Moteur à gaz
Le moteur à gaz prouvé est commandé par le système de contrôle fonctionnant avec un mélange pauvre fermé importé de gaz qui inclut le circuit d'allumage de haute énergie, régulateur gaz-exclusif de vitesse, soupape de commande de taux d'écoulement de combustible, mélange variable de Venturi. Le système est également optimisé par notre société pour réaliser la fiabilité et l'efficacité élevées.
4) Alternateur
Le C.A. autoexcité sans brosse mported fiable et efficace a synchronisé l'alternateur est choisi.
5) La chaleur de l'eau de veste récupèrent le système
L'échangeur de chaleur est des solides solubles soudant l'échangeur de chaleur de plat.
Paramètres techniques
| Données et et chaleur de PCCE de biogaz de la technologie manufacturière 625KVA et production combinée de puissance |
| Laissé surchargez 110% (l'heure) |
1 |
Facteur d'interférence de téléphone (TIF) |
≤50 |
| Tension plaçant la gamme |
≥±5% |
Facteur harmonieux de téléphone (THF) |
≤2%, selon
BS4999
|
| Déviation équilibrée de tension |
≤±1% |
Technologie manufacturière
- Bâti soudé spécial, amortisseurs de vibration intérieurs et conception pour le levage entier
- Avec la peinture de première qualité, la résistance supportable d'éclat aussi bien contre l'abrasion et la défiguration
- Manuel d'installation, manu- de fonctionnement et entretien
programme de câblage d'Al
Normes et certificat
- ISO3046, ISO8528
- GB2820BS5000PT99, AS1359
- IEC34ISO9001 : certification 2008 de système de qualité
|
| Déviation de tension d'état transitoire |
-15%~20% |
| Temps de rétablissement de tension (s) |
≤4 |
| Déséquilibre de tension |
1% |
| Règlement équilibré de fréquence |
±0.5% |
| Règlement de fréquence d'état transitoire |
-15%~12% |
| Temps de rétablissement de fréquence (s) |
≤3 |
| Bande de fréquence équilibrée |
0,5% |
| Réponse de temps de rétablissement (s) |
0,5 |
| Taux de déformation de sinus de forme d'onde de tension secteur |
≤ 5% |
| |
|
| Débit d'échappement |
3138kg/h |
| La température de vapeur de décharge |
680℃ |
| Front End Max. Contre-pression permise |
5kPa |
| Émission (facultative) |
|
| (l'oxygène de charge 5% de 100%) NOx : |
< 500="" mg="">
|
| (l'oxygène de charge 5% de 100%) CO/CH4 |
mg Nm3 du ≤ 600 |
| (l'oxygène de charge 5% de 100%) NMHC |
≤ 125mg/Nm3 |
| Bruit |
| SPL à 7m (état standard d'environnement) |
500BG/108dB (a) et 500BGS/83dB (a) |
[1] émission après catalyseur.
| Données de performance d'alternateur |
|
|
|
Données de moteur |
|
| Marque |
Alte de Mecc |
Marque de moteur |
Baudouin (Weichai) |
| Modèle |
ECO40-1.5L4B |
Modèle |
12M33D690 |
| Tension évaluée (V) |
380 |
400 |
415 |
Type |
Cylindre de V Type-12, turbocompresseur |
| Puissance évaluée (h) (kilowatts) |
500 |
500 |
500 |
Le × ennuyé distancent (les millimètres) |
150 mm×185 millimètre |
| Capacité évaluée (h) (KVA) |
625 |
625 |
625 |
Déplacement (L) |
39,2 |
| Efficacité électrique % (400V) |
96,8 |
96,8 |
96,8 |
Rapport de pression |
11 |
| Facteur de puissance |
|
0,8 |
|
De puissance de sortie évalué |
690kW/1500rpm |
| Connexion de fil |
|
D/Y |
|
Max. Lubricant Consumption (g/kW.h) |
0,3 |
| Classe d'isolation de rotor |
|
H |
|
Entrée minimum d'air (kg/h heures) |
3012 |
| Rate Temperature Raise |
|
F |
|
Mode d'allumage |
Contrôle électrique, allumage indépendant de haute énergie de cylindre simple |
| Méthode d'excitation |
Sans brosse |
Mode de contrôle de carburant |
Contrôle à mélange pauvre et strict de boucle |
| T/MN (min-1) |
|
1500 |
|
Mode réglementaire |
Contrôle électrique |
| Classe de protection de clôture |
|
IP23 |
|
Refroidissement |
Refroidissement par l'eau obligatoire |
Norme withGB755, BS5000, VDE0530, NEMAMG1-22, IED34-1, CSA22.2 et AS1359 de conformité d'alternateur.
En cas de variations nominales de tension de canalisations par le ± 2%, un régulateur de tension automatique (AVR) doit être employé.
