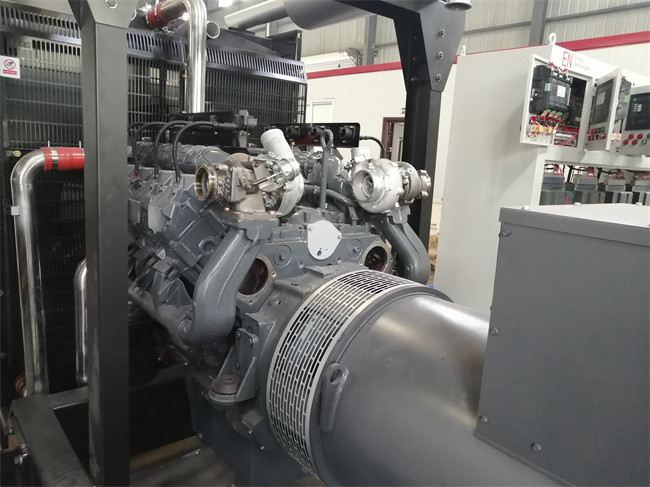

Générateur de gaz naturel de PCCE de générateur de gaz de 1200KW Baudouin CNG

Description de produit

1200 générateur de gaz de PCCE de kilowatt Baudouin Natural Gas Engine (PCCE) CNG

1,1 conditions de base du projet

1.1.1 tension de sortie : 400kV

Fréquence : 50Hz

Facteur de puissance : 0,9 et en haut.

1.1.2 mode d'opération : D'isolement et synchronisé. Des générateurs sont démarrés par démarrage noir de la puissance 24V, aucune alimentation d'énergie extérieure est exigés.

1.1.3. D'autres conditions : Les générateurs seront dans l'auvent avec le système de refroidissement horizontal et les fans électriques. Les dispositifs d'avertissement de fuite de gaz sont nécessaires.

1,2 composition en gaz et valeur de la chaleur

L'approvisionnement en gaz naturel quotidien est de 60000 mètres cubes par jour. Cependant, la pression de gaz n'est pas claire. Les groupes électrogènes ont besoin de la pression de gaz naturel autour de la composition en gaz 20-50kPa.G naturel en tant que suivre :

Composition en gaz naturel du tableau 1-1

Type de gaz	Pour cent de taupe	Remarques
CH4	84,94%
C2H6	4,85%
C3H8	1,81%
C4H10	0,72%
C5H12plus	2,81%
N2	4,38%
L'AR	0,05%
Il	0,03%
H2	0,6%
CO2	0,08%

La valeur de la chaleur de gaz naturel est autour du ³ 40.6MJ/Nm. Le générateur de gaz peut, selon la variante de composition de gaz, ajuste automatiquement la concentration en gaz naturel et la synchronisation de l'allumage pour assurer fiable et le fonctionnement efficace du générateur lui-même.

2. Générateurs de gaz

Des moteurs à gaz de Weichai 16M33D1280NG et les alternateurs de l'alte ECO46 de mecc sont choisis. Dans un auvent, un générateur du gaz 1.2MW, un système de refroidissement horizontal et un système de contrôle sont intégrés. L'auvent est preuve de sable et de chaton. La conception de contrôle de zone de température permet le générateur soit normalement actionnée à la température ambiante -30℃ à 50℃.

La capacité totale de centrale est 12MW et tous les générateurs sont combinés. Les générateurs l'uns des peuvent être l'ensemble de secours qui permet le décalage urgent de n'importe quel autre générateur. Un commutateur d'isolat est installé pour chacun du générateur qui isolera n'importe quel générateur de gaz si nécessaire.

Modèle de générateur : EW-1200NGB-1/4A.

Conception de générateur du gaz 1.2MW

3,1 auvent

Les 30 pieds d'auvent long est exclusivement conçus pour le générateur 1.2MW. La surface est enduite par le polyuréthane qui est brillant et usage-résistance. Dans l'auvent, il y a armoire de commande, cabine de générateur, entrée d'air/système de filtrage de débouché. Sur le dessus de l'auvent, il y a système de refroidissement horizontal. L'approvisionnement en gaz est placé à une extrémité et le cable électrique est relié d'une autre extrémité. Cette disposition fait la disposition de tuyau et de câble de gaz de site facile et commode.

3,2 moteur à gaz

Le moteur à gaz de Baudouin 16M33D1289NG est choisi. Le moteur à gaz est profondément développé dans des systèmes de contrôle de carburant pour améliorer son adaptativité électrique d'efficacité, de fiabilité et de carburant pour certaines conditions de travail. Le développement également donner la considération pour la réactivité, l'économie du combustible, la fiabilité et la sécurité dynamiques.

Le moteur à gaz prouvé est commandé par le système de contrôle fonctionnant avec un mélange pauvre fermé importé de gaz qui inclut le dernier système de contrôle de Woodward, circuit d'allumage intelligent de Hoerbiger, haut turbocompresseur efficace d'ABB, allumage de compactage de dans-personne à charge simple de cylindre, système de réglementation de vitesse électrique, système de contrôle fermé de carburant, le système d'auto-adaptation d'environnement et l'individu diagnostiquent et le système de protection. Tous ces systèmes assureront le contrôle précis et fiable du moteur à gaz et assureront son économique, dynamique et des performances environnementales. Les systèmes sont également optimisés par notre société pour réaliser la fiabilité et l'efficacité élevées.

3,3 système de refroidissement

Le système de refroidissement horizontal de la température haute-basse, les hautes fans de puissance faible efficace et, l'inter-refroidisseur et le contrôle électriques de fin-cycle de capacité de refroidissement par l'eau de veste sont équipés pour permettre le générateur étant employé dans la température ambiante différente.

Paramètres de système de refroidissement du Tableau 3-1:1.2MW

	Radiateur de veste	radiateur d'Inter-refroidisseur
Température ambiante conçue	50℃	45℃
Puissance de refroidissement conçue	960kW	130kW
redondance 1200kW de refroidissement	115%	122%
redondance 1100kWCooling	128%	139%
redondance 1000kWCooling	143%	155%
Région de radiateur	≥670㎡	≥505㎡
Matériaux	Tuyaux de cuivre/ailerons de cuivre	Tuyaux de cuivre/ailerons de cuivre
Température ambiante appliquée	-30℃~50℃	-30℃~45℃

3,4 alternateur

Le générateur synchrone sans brosse de courant alternatif de Mecc Alte ECO46 avec renforcer les composants mobiles est choisi pour améliorer la résistance d'alternateurs pour charger l'impact et l'interférence et pour assurer son opération fiable et stable à long terme.

3,5 système de contrôle de groupe électrogène

Le système de contrôle de générateur est DEIF le système de contrôle qu'intelligent de générateur qui réalise le début automatique, accélèrent, branchant, attribution parallèle, de charge, séparation de frein, refroidissement et halte. À télécommande et système de contrôle est également disponible.

3,6 paramètres techniques de générateur de gaz

Paramètres techniques du tableau 3-2 pour le générateur du gaz 1.2MW/400V

S.N	Article	Paramètres
1	Groupe électrogène	Générateur du gaz 1.2MW avec l'auvent
1,1	Modèle de générateur	EW-1200NGB-1/4A
1,2	Puissance évaluée	1200kW
1,3	Courant évalué	2165A
1,4	Tension évaluée	230/400V
1,5	Fréquence évaluée	50Hz
1,6	Mode de démarrage	Début électrique de DC24V
1,7	Règlement de vitesse	Règlement électrique
1,8	Contrôle de carburant	Contrôle fonctionnant avec un mélange pauvre et fermé
1,9	Allumage	Allumage simple de haute énergie de Dans-personne à charge de cylindre de contrôle électrique
1,10	Contrôle de groupe électrogène	Démarrage/arrêt d'Un-bouton
1,11	Consommation de lubrifiant	≤0.2g/kWh
1,12	Efficacité électrique	≥40.1% (charge de 80%~100%)
1,13	Dimensions	9000×3000×2900mm (taille après installation 4500mm)
1,14	Poids net	14900kg
2	Moteur
2,1	Marque	Weichai/Baudouin
2,2	Modèle	16M33D1280NG
2,3	Déplacement	52.3L
2,4	Entrée d'air	Turbocharge, Inter-refroidisseur obligatoire, structure de Quatre-valve
2,5	T/MN évalué	1500r/min
2,6	Refroidissement	Inter-refroidisseur eau-air, refroidissement par l'eau obligatoire
2,7	Lubrification	Lubrification obligatoire d'éclaboussure
2,8	Efficacité thermique de moteur	42%
3	Alternateur
3,1	Marque	Alte de Mecc
3,2	Modèle	ECO46 1S4A
3,3	Facteur de puissance	0,8 (retard)
3,4	Produire de l'efficacité	95,3%
3,5	Capacité d'alternateur	1500kVA
3,6	Phase	fil 4 triphasé
3,7	Catégorie d'isolation	H
3,8	Catégorie de protection	IP23
4	Système de contrôle de groupe électrogène
4,1	Marque	Deif
4,2	Modèle	AGC200
4,3	Fonctions	démarrage d'Un-bouton/arrêt, affichage de données, enregistrement, protection et surveillance etc.
4,4	Displayer	T/MN/répartition des charges actuelle fonctionnante de puissance réactive de puissance active de fréquence de tension d'heures pression de lubrifiant/température de l'eau etc.
4,5	Fonctions de protection	Contrôle alarmant et automatique pour la température de hautes eaux, la basse pression de lubrifiant, le bas au-dessus de vitesse, de surintensité, d'AC/DC de tension/haute, court-circuit etc.
5	Auvent	Auvent antipoussière avec la ventilation de pression positive
1. Les données sont basées sur la valeur de la chaleur sur ou au-dessus du gaz 35.88MJ/Nm3 naturel qui se conforment aux normes ISO8528/1, ISO3046/1 et BS5514/1. 2. Les données techniques ont acquis dans des conditions standard : pression barométrique : 100kPa, température ambiante : 25°C, hygrométrie : 30%. 3. Dans des conditions standard les données se conforment à OIN standard 3046/1evaluation DIN. La tolérance évaluée de consommation de gaz naturel est à moins de ±5%. 4. Le facteur de puissance est 0,8 et en haut. 5. La vapeur Nox conteste ≤500ppm ;

• Fonctions de générateur de gaz
• Modèle de démarrage

Les générateurs de gaz sont démarrés par la batterie de C.C 24V. Aucune autre alimentation d'énergie diesel de générateur ou de grille n'a eu besoin.

• Arrêt émergent

Il y a arrêt émergent manuel et arrêt d'urgence automatique d'échec lorsqu'il s'agit de la fuite de gaz naturel, surintensité etc.

• Contrôle de générateur de gaz

le contrôle d'Un-bouton, l'ajustement automatique de rapport air-carburant, le contrôle automatique de facteur de puissance, l'augmentation automatique de charge et la diminution peuvent être réalisés sur le générateur.

Système de contrôle de générateur : L'armoire de commande a un displayer. Dans l'armoire, il y a des contrôleurs, relais, fusibles, mètres, ajustant des boutons, des indicateurs et la touche "ARRÊT" émergente pour surveiller et commander le processus fonctionnant du générateur.

• Protection de générateur en cas d'échec

Le système de contrôle a des fonctions de protection et alarmings sains/légers pour la charge finie, au-dessus du courant, du court-circuit, de la puissance inverse, de l'underfrequency, de l'overfrequency, du sousvoltage, de la surtension, au-dessus de la vitesse etc.

Pour de légers échecs comme la haute température de l'eau de refroidissement, la basse pression du lubrifiant, au-dessus de la charge, démarrage d'échouer, là sera légère et l'arrêt alarmant et automatique ou manuel sain est permis.

Pour l'échec grave comme la haute température du moteur, de la basse pression de lubrifiant, au-dessus de la vitesse etc., il s'arrêtera automatiquement et alarmant sera envoyé.

• Conditions pour l'opération de générateur
  • Condition de gaz naturel
    • À la puissance évaluée la pression de gaz naturel à la bride d'admission sera dans 20kPa≥P≥50kPa.
    • Au tuyau d'admission de gaz naturel de puissance évaluée l'identification sera DN80 ou en haut.
    • À la chaleur de gaz de fonctionnement normal la valeur est le ³ 40.6MJ/Nm, considérant toutes autres circonstances, le taux naturel d'approvisionnement en gaz sera 2500Nm le ³ /h ou en haut (calculé à charge 10MW).

Tableau 5-1 : Compositions requises pour le gaz naturel

Type de gaz	Article	Condition
Gaz naturel	Chauffez le ³ de la valeur MJ/Nm	≥34
	Contenu CH4 par le volume %	≥82
	³ global du soufre mg/Nm	≤200
	³ du contenu mg/Nm de H2S	≤15
	Μm de dimension particulaire d'impureté	<5
	Contenu de ³ de l'impureté g/m	≤0.03

Note : Il y aura effet au moteur si le gaz naturel n'est pas au besoin.

• Liquide réfrigérant

Chaque moteur sera rempli de 560L de liquide réfrigérant. Le liquide réfrigérant sera rouille, échelle et congélation résistantes et contiendra le glycol. Condition précise en tant que table suivante.

Condition de liquide réfrigérant du tableau 5-2

Température ambiante	Pourcentage de liquide réfrigérant
	Pourcentage de volume de glycol	Pourcentage de volume de l'eau
≥5°	0	100
-10°C~5°C	33	67
-26°C~-10°C	50	50
-35°C~-26°C	56	44

5,3 lubrifiant

Chaque moteur sera rempli de 190 litres de lubrifiant pour la première fois et chacun remplacer le volume sera de 170 litres. Du lubrifiant exclusif de moteur du gaz (CNG/LNG) sera ajouté.

Modèle de lubrifiant contre la température ambiante en tant que table suivante

Tableau 5-3 : Code de lubrifiant et température correspondante

Code de lubrifiant	Température ambiante de température ambiante
15W/40	-20℃~40℃
10W/40	-25℃~40℃
5W/40	-30℃~40℃
0W/40	-35℃~40℃

5,4 température ambiante et humidité

Les groupes électrogènes sont pour la température ambiante -30℃~50℃ ; Si la température ambiante est au-dessus de 40℃, la puissance évaluée du générateur diminuera. L'augmentation de température ambiante chaque 5℃, puissance évaluée de groupe électrogène diminuera 5%.

L'humidité permise maximum est 95%. Quand l'humidité est au-dessus de 30%, elle exercera l'effet sur le générateur.

5,5 altitude

Le groupe électrogène a laissé l'altitude est pas plus de 3000m ; si l'altitude est au-dessus de 1000m, la puissance évaluée diminuera de 3% pour chaque augmentation d'altitude de 500 m.

• Garantie de qualité

La période de garantie sera à 12 mois de date d'EXW ou de 3000 heures d'opération, celui qui vient d'abord. Le fabricant fournira les ingénieurs de l'acheteur de manuel d'utilisation et de train de générateur de gaz. Tous les dommages provoqués par misoperation ou opération inexacte seront responsabilité d'acheteur.
