Conception de générateur du gaz 1.2MW
Auvent
Les 30 pieds d'auvent long est exclusivement conçus pour le générateur 1.2MW. La surface est enduite par le polyuréthane qui est brillant et usage-résistance. Dans l'auvent, il y a armoire de commande, cabine de générateur, entrée d'air/système de filtrage de débouché. Sur le dessus de l'auvent, il y a système de refroidissement horizontal. L'approvisionnement en gaz est placé à une extrémité et le cable électrique est relié d'une autre extrémité. Cette disposition fait la disposition de tuyau et de câble de gaz de site facile et commode.
Moteur à gaz

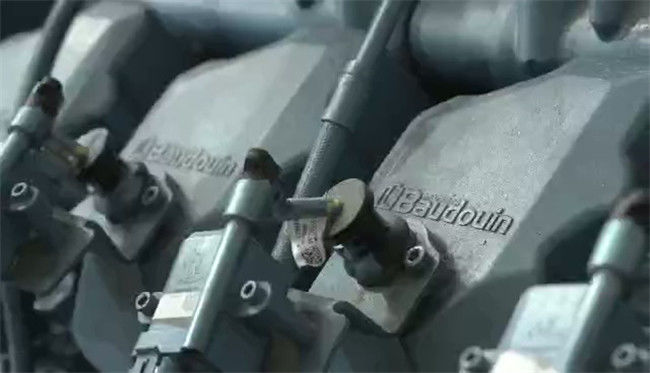

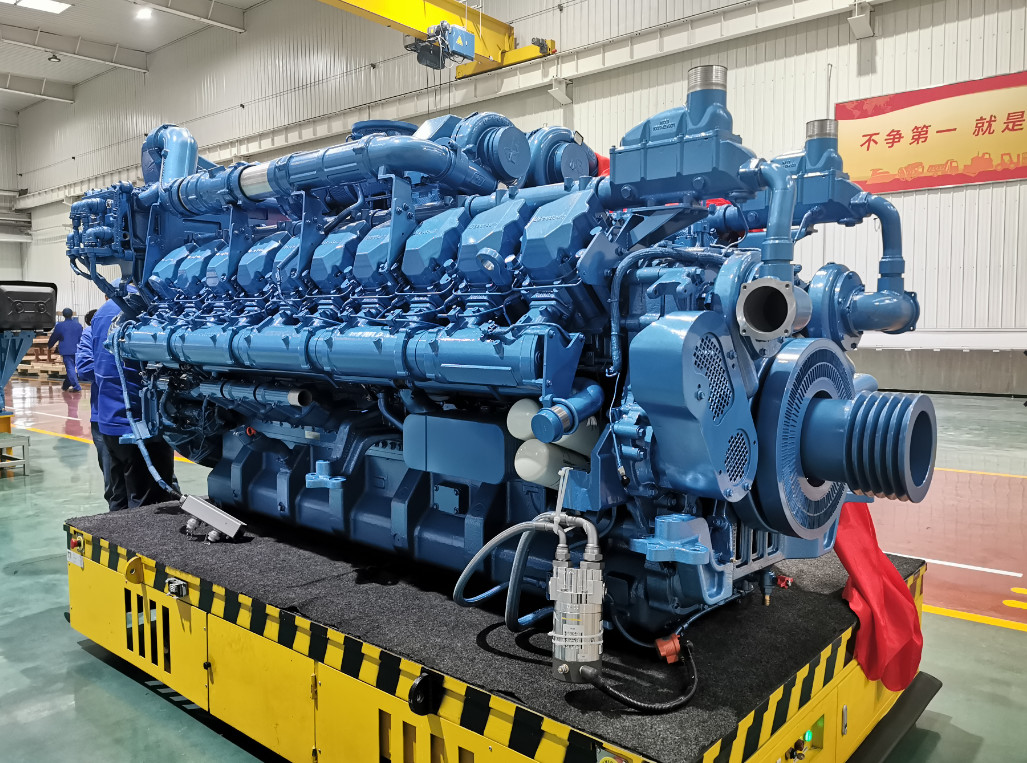

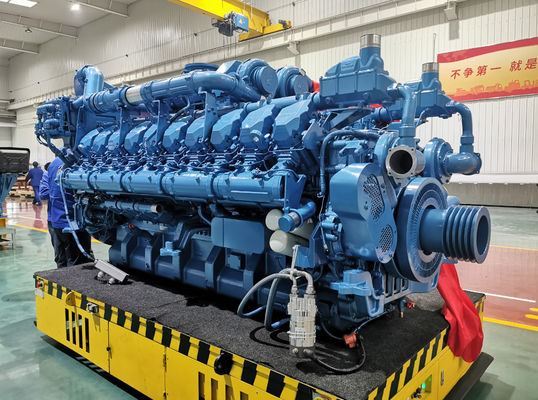

Le NG de Baudouin 16M33D1289 et le moteur de biogaz est choisi. Le moteur à gaz est profondément développé dans des systèmes de contrôle de carburant pour améliorer son adaptativité électrique d'efficacité, de fiabilité et de carburant pour certaines conditions de travail. Le développement également donner la considération pour la réactivité, l'économie du combustible, la fiabilité et la sécurité dynamiques.
Le moteur à gaz prouvé est commandé par le système de contrôle fonctionnant avec un mélange pauvre fermé importé de gaz qui inclut le dernier système de contrôle de Woodward, circuit d'allumage intelligent de Hoerbiger, haut turbocompresseur efficace d'ABB, allumage de compactage de dans-personne à charge simple de cylindre, système de réglementation de vitesse électrique, système de contrôle fermé de carburant, le système d'auto-adaptation d'environnement et l'individu diagnostiquent et le système de protection. Tous ces systèmes assureront le contrôle précis et fiable du moteur à gaz et assureront son économique, dynamique et des performances environnementales. Les systèmes sont également optimisés par notre société pour réaliser la fiabilité et l'efficacité élevées.
Système de refroidissement

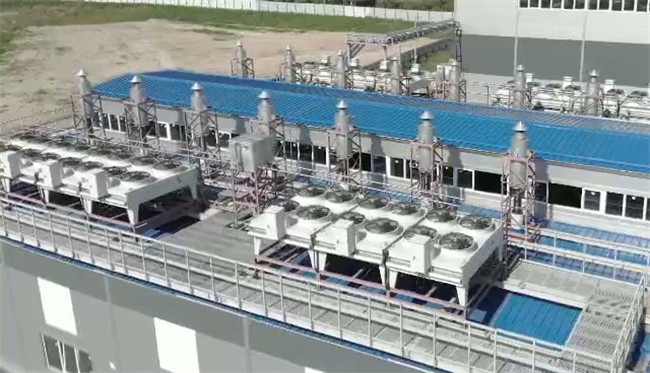

Le système de refroidissement horizontal de la température haute-basse, les hautes fans de puissance faible efficace et, l'inter-refroidisseur et le contrôle électriques de fin-cycle de capacité de refroidissement par l'eau de veste sont équipés pour permettre le générateur étant employé dans la température ambiante différente.
Paramètres de système de refroidissement du Tableau 3-1:1.2MW
| |
Radiateur de veste |
radiateur d'Inter-refroidisseur |
| Température ambiante conçue |
50℃ |
45℃ |
| Puissance de refroidissement conçue |
960kW |
130kW |
| redondance 1200kW de refroidissement |
115% |
122% |
| redondance 1100kWCooling |
128% |
139% |
| redondance 1000kWCooling |
143% |
155% |
| Région de radiateur |
≥670㎡ |
≥505㎡ |
| Matériaux |
Tuyaux de cuivre/ailerons de cuivre |
Tuyaux de cuivre/ailerons de cuivre |
| Température ambiante appliquée |
-30℃~50℃ |
-30℃~45℃ |
Alternateur
Le générateur synchrone sans brosse de courant alternatif de Mecc Alte ECO46 avec renforcer les composants mobiles est choisi pour améliorer la résistance d'alternateurs pour charger l'impact et l'interférence et pour assurer son opération fiable et stable à long terme.
Système de contrôle de groupe électrogène
Le système de contrôle de générateur est DEIF le système de contrôle qu'intelligent de générateur qui réalise le début automatique, accélèrent, branchant, attribution parallèle, de charge, séparation de frein, refroidissement et halte. À télécommande et système de contrôle est également disponible.
Paramètres techniques de générateur de gaz
Paramètres techniques pour le générateur du gaz 1.2MW/400V
| S.N |
Article |
Paramètres |
| 1 |
Groupe électrogène |
Générateur du gaz 1.2MW avec l'auvent |
| 1,1 |
Modèle de générateur |
EW-1200NGB-1/4A |
| 1,2 |
Puissance évaluée |
1200kW |
| 1,3 |
Courant évalué |
2165A |
| 1,4 |
Tension évaluée |
230/400V |
| 1,5 |
Fréquence évaluée |
50Hz |
| 1,6 |
Mode de démarrage |
Début électrique de DC24V |
| 1,7 |
Règlement de vitesse |
Règlement électrique |
| 1,8 |
Contrôle de carburant |
Contrôle fonctionnant avec un mélange pauvre et fermé |
| 1,9 |
Allumage |
Allumage simple de haute énergie de Dans-personne à charge de cylindre de contrôle électrique |
| 1,10 |
Contrôle de groupe électrogène |
Démarrage/arrêt d'Un-bouton |
| 1,11 |
Consommation de lubrifiant |
≤0.2g/kWh |
| 1,12 |
Efficacité électrique |
≥40.1% (charge de 80%~100%) |
| 1,13 |
Dimensions |
9000×3000×2900mm (taille après installation 4500mm) |
| 1,14 |
Poids net |
14900kg |
| 2 |
Moteur |
| 2,1 |
Marque |
Weichai/Baudouin |
| 2,2 |
Modèle |
16M33D1280NG |
| 2,3 |
Déplacement |
52.3L |
| 2,4 |
Entrée d'air |
Turbocharge, Inter-refroidisseur obligatoire, structure de Quatre-valve |
| 2,5 |
T/MN évalué |
1500r/min |
| 2,6 |
Refroidissement |
Inter-refroidisseur eau-air, refroidissement par l'eau obligatoire |
| 2,7 |
Lubrification |
Lubrification obligatoire d'éclaboussure |
| 2,8 |
Efficacité thermique de moteur |
42% |
| 3 |
Alternateur |
| 3,1 |
Marque |
Alte de Mecc |
| 3,2 |
Modèle |
ECO46 1S4A |
| 3,3 |
Facteur de puissance |
0,8 (retard) |
| 3,4 |
Produire de l'efficacité |
95,3% |
| 3,5 |
Capacité d'alternateur |
1500kVA |
| 3,6 |
Phase |
fil 4 triphasé |
| 3,7 |
Catégorie d'isolation |
H |
| 3,8 |
Catégorie de protection |
IP23 |
| 4 |
Système de contrôle de groupe électrogène |
| 4,1 |
Marque |
Deif |
| 4,2 |
Modèle |
AGC200 |
| 4,3 |
Fonctions |
démarrage d'Un-bouton/arrêt, affichage de données, enregistrement, protection et surveillance etc. |
| 4,4 |
Displayer |
T/MN/répartition des charges actuelle fonctionnante de puissance réactive de puissance active de fréquence de tension d'heures pression de lubrifiant/température de l'eau etc. |
| 4,5 |
Fonctions de protection |
Contrôle alarmant et automatique pour la température de hautes eaux, la basse pression de lubrifiant, le bas au-dessus de vitesse, de surintensité, d'AC/DC de tension/haute, court-circuit etc. |
| 5 |
Auvent |
Auvent antipoussière avec la ventilation de pression positive |
|
1. Les données sont basées sur la valeur de la chaleur sur ou au-dessus du gaz 35.88MJ/Nm3 naturel qui se conforment aux normes ISO8528/1, ISO3046/1 et BS5514/1.
2. Les données techniques ont acquis dans des conditions standard : pression barométrique : 100kPa, température ambiante : 25°C, hygrométrie : 30%.
3. Dans des conditions standard les données se conforment à OIN standard 3046/1evaluation DIN. La tolérance évaluée de consommation de gaz naturel est à moins de ±5%.
4. Le facteur de puissance est 0,8 et en haut.
5. La vapeur Nox conteste ≤500ppm ;
|
Fonctions de générateur de gaz
Modèle de démarrage
Les générateurs de gaz sont démarrés par la batterie de C.C 24V. Aucune autre alimentation d'énergie diesel de générateur ou de grille n'a eu besoin.
Arrêt émergent
Il y a arrêt émergent manuel et arrêt d'urgence automatique d'échec lorsqu'il s'agit de la fuite de gaz naturel, surintensité etc.
Contrôle de générateur de gaz
le contrôle d'Un-bouton, l'ajustement automatique de rapport air-carburant, le contrôle automatique de facteur de puissance, l'augmentation automatique de charge et la diminution peuvent être réalisés sur le générateur.
Système de contrôle de générateur : L'armoire de commande a un displayer. Dans l'armoire, il y a des contrôleurs, relais, fusibles, mètres, ajustant des boutons, des indicateurs et la touche "ARRÊT" émergente pour surveiller et commander le processus fonctionnant du générateur.
Protection de générateur en cas d'échec
Le système de contrôle a des fonctions de protection et alarmings sains/légers pour la charge finie, au-dessus du courant, du court-circuit, de la puissance inverse, de l'underfrequency, de l'overfrequency, du sousvoltage, de la surtension, au-dessus de la vitesse etc.
Pour de légers échecs comme la haute température de l'eau de refroidissement, la basse pression du lubrifiant, au-dessus de la charge, démarrage d'échouer, là sera légère et l'arrêt alarmant et automatique ou manuel sain est permis.
Pour l'échec grave comme la haute température du moteur, de la basse pression de lubrifiant, au-dessus de la vitesse etc., il s'arrêtera automatiquement et alarmant sera envoyé.
